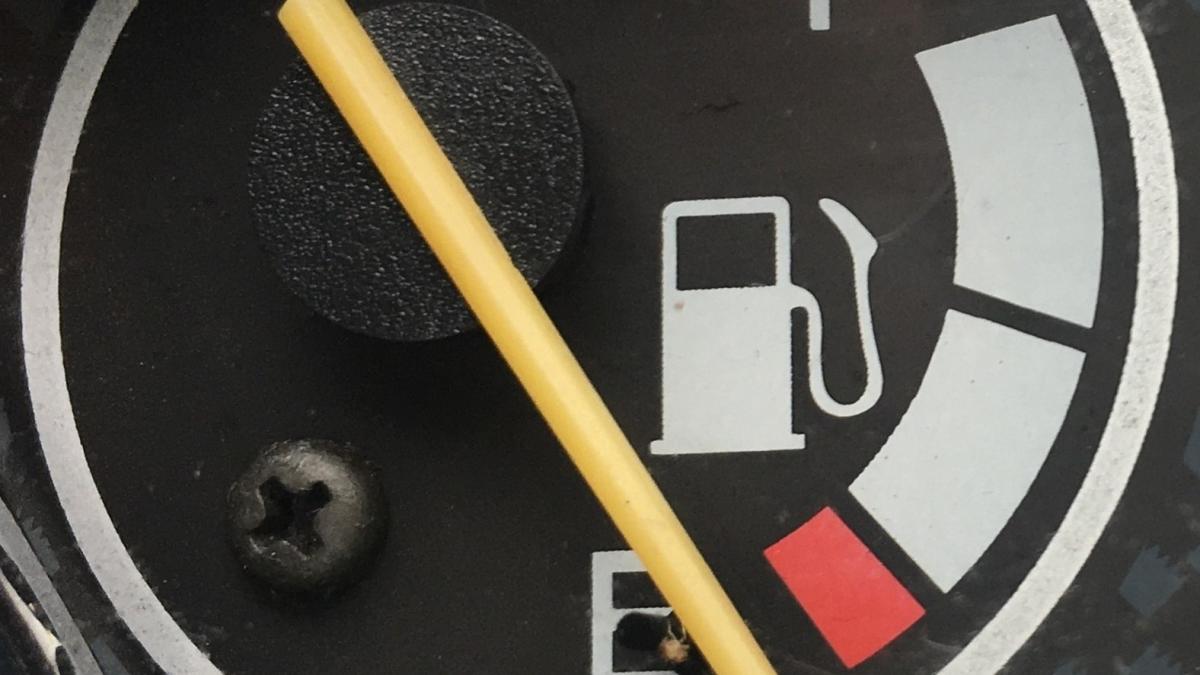

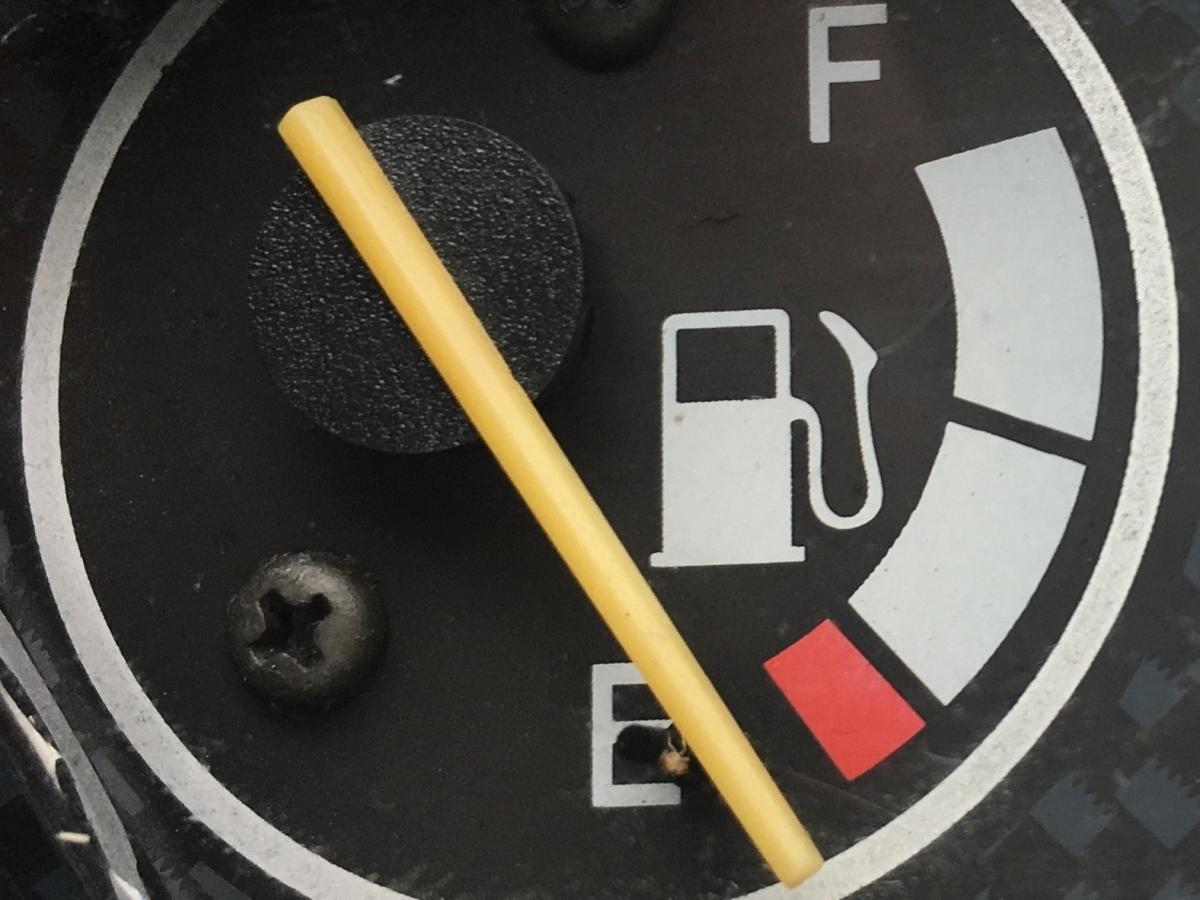

Стрелка бензомера зависла прямо на трассе — теперь я всегда делаю так

Каждый водитель хотя бы раз сталкивался с ситуацией, когда стрелка бензомера внезапно "зависает" или показывает неверные данные. От этого зависит не только комфорт, но и безопасность поездки. Как устроен датчик уровня топлива, какие бывают типы и почему он выходит из строя? Об этом сообщает Autonews.

Что такое датчик уровня топлива и зачем он нужен

Датчик уровня топлива (ДУТ) — небольшой, но важный элемент топливной системы, от которого зависит корректность показаний приборной панели. Он измеряет количество топлива в баке и передает информацию на указатель, а также в электронный блок управления. Благодаря этим данным водитель всегда знает, насколько хватит остатка бензина или дизеля.

В современных автомобилях ДУТ обычно интегрирован в топливный модуль, который объединяет в себе насос, фильтр и сам датчик. Этот модуль находится прямо внутри бака — добраться до него можно через лючок под задним сиденьем или из багажника. Несмотря на простоту конструкции, роль устройства критически важна: ошибка в показаниях может привести к внезапной остановке двигателя.

"Датчик уровня топлива — это сердце системы контроля расхода горючего", — отмечается в материале Autonews.

Основные виды датчиков: от поплавка до ультразвука

Существует несколько разновидностей ДУТ, отличающихся принципом работы. В легковых автомобилях чаще всего применяются два типа — реостатный и емкостный.

Поплавковый (реостатный) датчик — классическая и наиболее распространённая конструкция. Внутри бака расположен поплавок, соединенный с рычагом, который передвигает ползунок по резистивной дорожке. Когда уровень топлива меняется, сопротивление цепи изменяется, и стрелка на приборной панели показывает соответствующее значение. Преимущества такого решения — низкая стоимость и простота. Недостаток — постепенный износ дорожки, из-за чего показания становятся неточными.

Емкостный (капацитивный) датчик работает по другому принципу. Он состоит из двух электродов, между которыми образуется электрическое поле. При изменении уровня топлива меняется диэлектрическая проницаемость среды, а вместе с ней — ёмкость конденсатора. Электроника преобразует эти данные в сигнал для ЭБУ. Такой вариант более точный и долговечный, но стоит дороже.

Кроме этих типов, встречаются и ультразвуковые датчики, определяющие уровень по отражению сигнала от поверхности топлива. Они не имеют подвижных частей, служат дольше, но из-за высокой цены применяются в грузовиках и специализированной технике.

Как работает поплавковый и емкостный датчик

В реостатной системе поплавок двигается вместе с топливом — когда уровень падает, сопротивление увеличивается, и стрелка на панели опускается. Такая схема используется уже десятилетия и доказала надежность. Однако из-за износа контактных элементов прибор со временем начинает "врать".

В емкостных системах механических деталей нет вовсе. Между электродами датчика образуется конденсатор, который реагирует на изменение состава среды — топливо или воздух. Электронный блок фиксирует эти колебания и передаёт точные данные приборной панели. Отсутствие трения и подвижных узлов делает такие датчики почти вечными, если не нарушена герметичность конструкции.

Почему датчик перестаёт работать

Если стрелка бензомера "скачет" или зависает, это не всегда говорит о неисправности самого датчика. Причин может быть несколько:

1. Износ поплавка или механической части.

2. Повреждение дорожки потенциометра.

3. Окисление или обрыв контактов.

4. Перегоревший предохранитель в цепи.

5. Проблемы с проводкой массы или сигналом.

6. Сбой в комбинации приборов или ЭБУ.

Проверка начинается с простого — осмотра разъемов и предохранителей. Только если всё цело, стоит переходить к диагностике самого ДУТа.

Проверка работоспособности датчика уровня топлива

Проверить устройство можно обычным мультиметром. Для электромеханического варианта алгоритм следующий:

1. Снять минусовую клемму аккумулятора.

2. Аккуратно извлечь модуль топливного насоса.

3. Осмотреть детали на повреждения и износ.

4. Подключить мультиметр к выводам датчика.

5. Перемещать поплавок вверх-вниз — сопротивление должно меняться плавно.

Если показания скачут или остаются неизменными, датчик неисправен.

В случае с емкостным типом тест проводится иначе — датчик опускают в жидкость и наблюдают за изменениями сопротивления. Если значения хаотичны, устройство нуждается в замене.

Как заменить датчик уровня топлива

Процедура замены не требует специализированного оборудования. При наличии доступа к баку и базового набора инструментов всё можно сделать самостоятельно:

1. Снять минусовую клемму с аккумулятора.

2. Сбросить давление в топливной системе.

3. Открыть лючок под задним сиденьем или в багажнике.

4. Отсоединить топливные шланги и разъёмы.

5. Извлечь модуль насоса.

6. Установить новый датчик или модуль в сборе.

После сборки следует включить зажигание и убедиться, что стрелка бензомера реагирует корректно.

Сравнение типов датчиков уровня топлива

Рассмотрим основные отличия между реостатным и емкостным датчиком:

• Точность: у емкостного выше.

• Долговечность: емкостный служит дольше.

• Цена: реостатный дешевле.

• Ремонтопригодность: поплавковый проще восстановить.

Таким образом, для бюджетных автомобилей оптимален реостатный вариант, а для современных систем мониторинга — емкостный.

Плюсы и минусы популярных видов ДУТ

Поплавковый:

• Простота конструкции.

• Невысокая стоимость.

• Возможность ремонта.

• Минус — износ со временем.

Емкостный:

• Точность измерений.

• Устойчивость к вибрациям.

• Надежность в долгосрочной перспективе.

• Минус — высокая цена.

Ультразвуковой:

• Абсолютная бесконтактность.

• Максимальная долговечность.

• Минус — высокая стоимость и сложность обслуживания.

Советы по уходу за системой топливного уровня

Чтобы продлить срок службы ДУТа и избежать ошибок в показаниях:

1. Используйте качественное топливо — осадки и примеси портят датчики.

2. Регулярно проверяйте состояние разъемов и проводки.

3. Не допускайте "сухого" бака — поплавок может залипнуть.

4. При первых признаках неисправности диагностируйте систему.

Такие простые меры помогут избежать дорогостоящей замены и обеспечат стабильную работу указателя топлива.

Популярные вопросы о датчиках уровня топлива

Как выбрать датчик уровня топлива?
Выбор зависит от типа автомобиля. Для старых моделей подойдут реостатные, для современных — емкостные, совместимые с ЭБУ.

Сколько стоит замена ДУТа?
Цена варьируется от 1500 до 8000 рублей, в зависимости от модели автомобиля и типа датчика.

Можно ли отремонтировать датчик самостоятельно?
Поплавковый — да, при наличии навыков. Емкостные и ультразвуковые, как правило, не ремонтируются.
