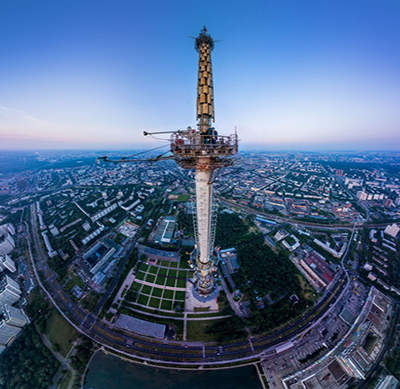

Как построили Останкинскую башню

Когда смотришь на грандиозные объекты, всегда бывает интересно: а как же их построили? К примеру, как строилась Останкинская башня — до сих пор самое высокое сооружение Европы?. А начиналось все с огромной ямы…

В середине 50-х годов прошлого века стало понятно, что для передачи телепрограмм на всю страну мощности Шуховской телебашни абсолютно недостаточно. Поэтому и возникла идея построить в Москве "фабрику телевизионных программ" — многопрограммный телецентр с 15-20 студиями, передающей станцией и башней-антенной высотой 500 метров, которая обеспечила бы уверенный приём за пределами московского региона.

В январе 1956 года для строительства был выделен участок в районе Черёмушек, но изыскания показали непригодность почв для строительства массивного сооружения. Подходящий участок был найден на территории Останкинского питомника Управления благоустройства города Москвы

Конкурс на лучший проект телебашни выиграл киевский проектный институт, специализировавшийся на стальных конструкциях. Было предложено построить ажурную металлическую башню наподобие башни Эйфеля в Париже.

Однако неожиданно член конкурсной комиссии, специалист по железобетонным и металлическим конструкциям Николай Никитин выступил с альтернативным предложением — выполнить башню из бетона, наподобие той, которая была построена в Штутгарте.

В проекте Никитина предотвращение деформации и разрушения бетонного каркаса из отдельных круглых блоков также обеспечивали 149 натянутых тросов. Никитин утверждал, что разработал проект за 1 ночь, а прообразом конусообразного основания башни стала привидевшаяся инженеру во сне перевёрнутая лилия — цветка с крепкими лепестками и толстым стеблем.

Семилетнее строительство Останкинской телебашни началось в 1960 году, даже раньше утверждения проекта. Однако весной 1961 года строительство приостанавливается из-за возникших сомнений в надежности проекта. Окончательный проект Останкинской телебашни был утверждён 22 марта 1963 года, и работы возобновились, а последним изменением стало увеличение высоты с проектных 505 метров до 540 (с флагштоком)

Возводилась она на монолитном кольцевом железобетонном фундаменте шириной 9,5 метра, высотой 3 метра и диаметром (описанной окружности) 74 метра, который должен был выдержать 32 тысячи тонн веса башни.

В десятиугольной железобетонной ленте фундамента с помощью системы кольцевой напряженной арматуры (она состоит из 104 пучков, в каждом пучке по 24 проволоки диаметром 5 миллиметров каждая) создано предварительное напряжение — каждый пучок натянут гидравлическими домкратами с силой около 60 тонн.

Фундамент заложен в грунт на глубину 4,65 метра. Предполагается, что он осядет на 3-3,5 сантиметра. Устойчивость башни на опрокидывание имеет шестикратный запас.

Тонкостенная коническая оболочка, которая упирается десятью "ногами" из железобетона на банкетки фундамента — это и есть опора всего сооружения. К слову, Никитин предложил сделать у башни только 4 опоры, но по рекомендации автора штутгартской телебашни немецкого инженера Фрица Леонардта, число опор было увеличено с 4 до 10.

Диаметр нижнего основания этой оболочки — 60,6 метра, а на высоте 63 метров он равен 18 метрам. Верхняя часть железобетонного ствола, начиная с высоты 321 метр, выполнена в виде цилиндра с наружным диаметром 8,1 метра. Толщина стен у основания башни — 500 миллиметров.

В центре конического основания на самостоятельном фундаменте (круглая железобетонная плита диаметром 12 метров и толщиной 1 метр) возведен железобетонный стакан высотой 63 метра и диаметром 7,5 метра. В этом стакане проходят скоростные лифты, силовые кабели, кабели связи, шахта с водопроводными и канализационными стояками и аварийная стальная лестница.

На стакан опираются концы балок пятнадцати междуэтажных перекрытии, в между стаканом и конусным основанием проходит лестничная клетка. Сооружение раздельных фундаментов для двух независимых конструкций — башни и стакана — позволяет передать на грунт различное давление при их неравномерной осадке.

Под действием ветровой нагрузки верхняя часть башни может колебаться, и отклонение ее вершины при сильном ветре может достигнуть 10 метров. При ветрах, которые бывают в Москве довольно часто, в среднем раз в неделю, посетители смотровых площадок и ресторана будут ощущать колебания башни приблизительно так же, как качку корабля с амплитудой 8 сантиметров при периоде колебаний в 10 секунд.

Есть у башни еще один "враг". Это… солнце. Из-за одностороннего нагрева ствол перемещается (от искривления) у вершины на 2,25 метра, в на уровне смотровых площадок — на 0,72 метра. Для уменьшения деформаций от ветровых нагрузок и от одностороннего нагрева на расстоянии 50 миллиметров от внутренней поверхности ствола натянуто 150 стальных тросов. Общее усилие их натяжения равно 10400 тоннам-это вес океанского парохода. Тросы примут на себя растягивающие усилия и предохранят бетон от трещин, а, следовательно, арматуру — от коррозии.

На железобетонной части башни установлено несколько металлических антенн общей высотой в 148 метров. Антенны выполнены в виде стальных труб. Внутри труб имеются жесткие диафрагмы. Для обслуживания антенн до высоты 470 метров используется специальный лифт. Чтобы осматривать и демонтировать вибраторы, а также периодически красить стальные конструкции антенн, устанавливаются 6 площадок с перилами и подвешиваются люльки.

При строительстве башни широко использовались самые последние достижения строительной техники. Уникальным башенным краном БК-1000 грузоподъемностью 16 тонн (при вылете стрелы 45 метров) собирались и монтировались металлоконструкции. Ствол башни сооружался с помощью единственного в мире самоподъемного агрегата весом около 300 тонн. Бетон этому агрегату доставляли лифты.

Законченный облик башне придали архитекторы. Они добавили арки между опорами, встроили под ствол башни остеклённый цилиндр, где разместились технические службы и студии прямого эфира, прорезали верхнюю часть конуса окнами-иллюминаторами, придав башне сходство с ракетой.

На уровне 325-360 метров башня получила расширение размером с 10-этажный дом, где разместились оборудование, 3-этажный вращающийся ресторан и смотровая площадка, заимствованная из проекта телебашни в Штутгарте.

Строительство велось с 1960 по 1967 год, а в ноябре 1967 года началась трансляция в эфир четырех телевизионных и трех радиовещательных программ на расстояние 120 км.
